Визуализация радиосвязи

март 2021

Радиолюбители имеют возможность не только слышать друг друга, во время проведения QSO, но и видеть дополнительную информацию (позывной, расстояние, направление). Для этого не нужен интернет, ретранслятор, hotspot или что-то ещё, кроме радиостанций.

Рассмотрим, как это сделать радиолюбителям имеющим государственные лицензии и работающим на УКВ частотах.

• APRS

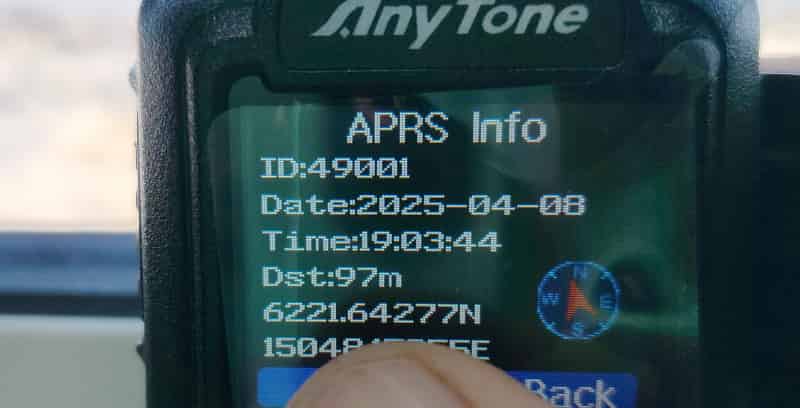

Этот режим позволяет использовать любую портативную радиостанцию для приёма/передачи координат и текстовых сообщений, если подключить к ней маяк на Arduino или смартфон и таким образом, превратить её в APRS-совместимое устройство. А радиостанции Kenwood и Yaesu (с поддержкой aprs) смогут видеть позывной, направление и расстояние.

В случае со смартфоном, необходимо сделать простой интерфейс между ним и радиостанцией. Ссылка на видео в конце статьи.

• D-Star

Пользователи Icom, в режиме D-PRS, могут отправлять свои координаты и принимать координаты от другой радиостанции. Есть интересный режим GPS Alarm, но Icom не поддерживает технологию APRS и Group Monitor.

На дисплее мы видим: позывной, координаты, расстояние, высоту, скорость, направление на другого корреспондента, QTH-локатор.

• YSF (Yaesu System Fusion)

Цифровые радиостанции YSF(c4fm) имеют несколько режимов, с помощью которых можно видеть корреспондентов:

1. режим APRS - с помощью него Yaesu может взаимодействовать с радиостанциями других производителей.

2. режим YSF DN - цифровой режим Yaesu, который позволяет видеть на дисплее: позывной, направление, расстояние до другого корреспондента.

3. режим GM (Group Monitor) - групповой монитор Yaesu, который показывает направление, статус и расстояние всех радиостанций работающих на частоте. Что удобно для практической радиосвязи.

4. виртуальные группы (Group Members) можно создавать прямо в эфире (для этого не нужна сеть, сервер, репитер) и объединять в них цифровые радиостанции. Каждый член группы, видит информацию о других радиостанциях в своей группе.

Скриншоты экрана Yaesu FT-2DR, в разных режимах визуализации, из мануала. В режиме APRS можно обмениваться не только координатами и статусом, но и текстовыми сообщениями.

У пользователей Yaesu есть возможность выбрать, в каком режиме взаимодействовать с радиостанциями других производителей. В этом Yaesu проявляет дружественность и совместимость, в отличии от ICOM, который поддерживает только D-Star.

На фото вы видите, как выглядит Group Monitor, GPS и C4FM радиосвязь на экранах разных моделей радиостанций.

• DMR, NXDN, P25, dPMR

В радиостанциях профессиональных цифровых стандартов (Motorola, Hytera, Icom, Kenwood, Vertex), всё по другому, их возможности основаны на системе диспетчеризации (например Smart Dispacth), которая и определяет доступный функционал в пределах нескольких каналов.

В профессиональных радиосетях, управление и определение функционала каждого абонента, происходит в системе диспетчеризации, с помощью которой контролируется вся сеть.

Такая централизация не подходит радиолюбителям, им нужны открытые сети, со свободным перемещением по частотам, а отсутствие сети не должно влиять на функционал.

Проф. системы диспетчеризации неповоротливы, дороги и работают с радиостанциями одной фирмы, у радиолюбителей же 'зоопарк' радиостанций, с разным функционалом.

Подробности обсуждаем на 'круглых столах' в эфире.

• Ссылки

APRS для поиска объектов на местности и без интернет (ra3tlb)
Смартфон и радиостанция для APRS (ra3tlb)
Что такое Yaesu System Fusion (YSF)?
Смартфон + Радиостанция

R7HJ
