Технология APRS

январь 2026

Что такое APRS (Automatic Packet Reporting System)? В первую очередь это:

Базируется APRS на протоколе AX.25 и его улучшенных версиях FX.25 и IL2P. Скорости обмена информацией 300, 1200, 2400, 4800, 9600 бит в секунду.

Дальность радиосвязи APRS, примерно соответствует голосовому режиму, а на низких скоростях превосходит DV-связь. При тропосферном прохождени на УКВ, в APRS также возможна дальняя радиосвязь.

Когда на одной частоте работает множество радиомаяков и других систем, используется временное разделение канала.


APRS на Кавказе

В 90-е годы были эксперименты отдельных радиолюбителей на КВ и УКВ частотах. Но, именно aprs-сеть, на постоянной основе, заработала позже.

Началом работы APRS на Северном Кавказе, считается 18 февраля 2005 года. Вечером этого дня, ua6hjq запустил ui-digi и включил APRS-маяки на пакетных узлах и впервые в местном радиолюбительском эфире зазвучали APRS-пакеты.


Структура APRS

APRS сеть состоит из дигипитеров (UI-DIGI), которые работают в эфире и связывают пользователей с радиостанциями между собой. Это база сети! Такая сеть полностью автономна и не нуждается в internet сети.

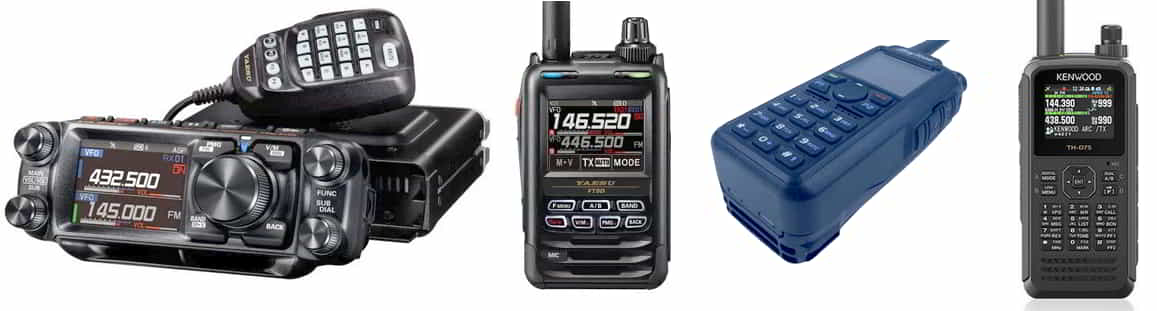

Радиолюбители могут использовать радиостанции в которых встроен APRS или простые радиостанции без него, но с возможностью передавать DTMF-тоны, этот режим называется APRStt.

###

Ещё, радиостанцию можно соединить со смартфоном и видеть информацию из эфира прямо на экране смартфона.

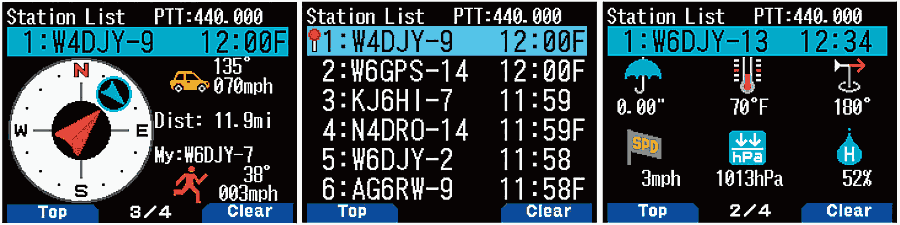

Радиостанции со встроенным функционалом APRS, имеют возможность отображать на дисплее как текущую принимаемую информацию, так и просматривать то что было принято или передано ранее. Что очень удобно.

###

В некоторых радиостанциях используют сокращения D-PRS (в ICOM), Ana_APRS и Digi_APRS (в Anytone), которые могут сбивать с толку своим назначением или несовместимостью с APRS.

В APRS радиосети могут работать и другие устройства, разного назначения. Например:

Шлюзы (IGate) которые ретранслируют информацию их эфира на общую (мировую) aprs-карту.

По всему миру радиолюбители установили сервера (APRS-IS), которые собирают информацию из эфира от шлюзов и обьединяют её.

Метеостанции (WX) собирают данные о погодных условиях (с датчиков) и передают их в эфир.

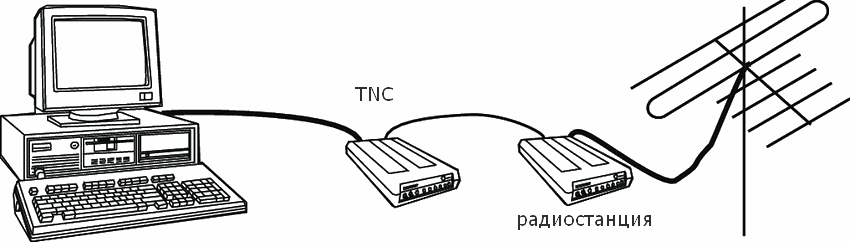

Рассмотрим подробнее "железо" из которого строится типовой APRS дигипитер. Обычно это радиостанция и TNC-контроллер. Блок-схема ниже.

###

В качестве TNC-контроллера могут быть использованы устройства на базе Ардуино, STM32 или звуковая карта c компьютером или платой raspberry_pi. Есть и современные решения и большим функционалом, которым не нужен компьютер (kantronics).


Составляющие APRS

Основным источником информации являются сайты aprs.org и aprs.works. На них можно найти все необходимые документы, описание протокола и рекомендации.

Для совместимости APRS-маяков с разным оборудованием и правильного их отображения - важно соблюдать правила и рекомендации aprs.org по формированию маяков разного назначения!

Ниже, рассмотрим отдельные поля в маяке, которые очень важны для его идентификации.

Символы
Они визуально обозначают назначение и функционал маяка. Рекомендации по использаванию символов читайте в APRS SYMBOL OVERLAY and EXTENSION TABLES.

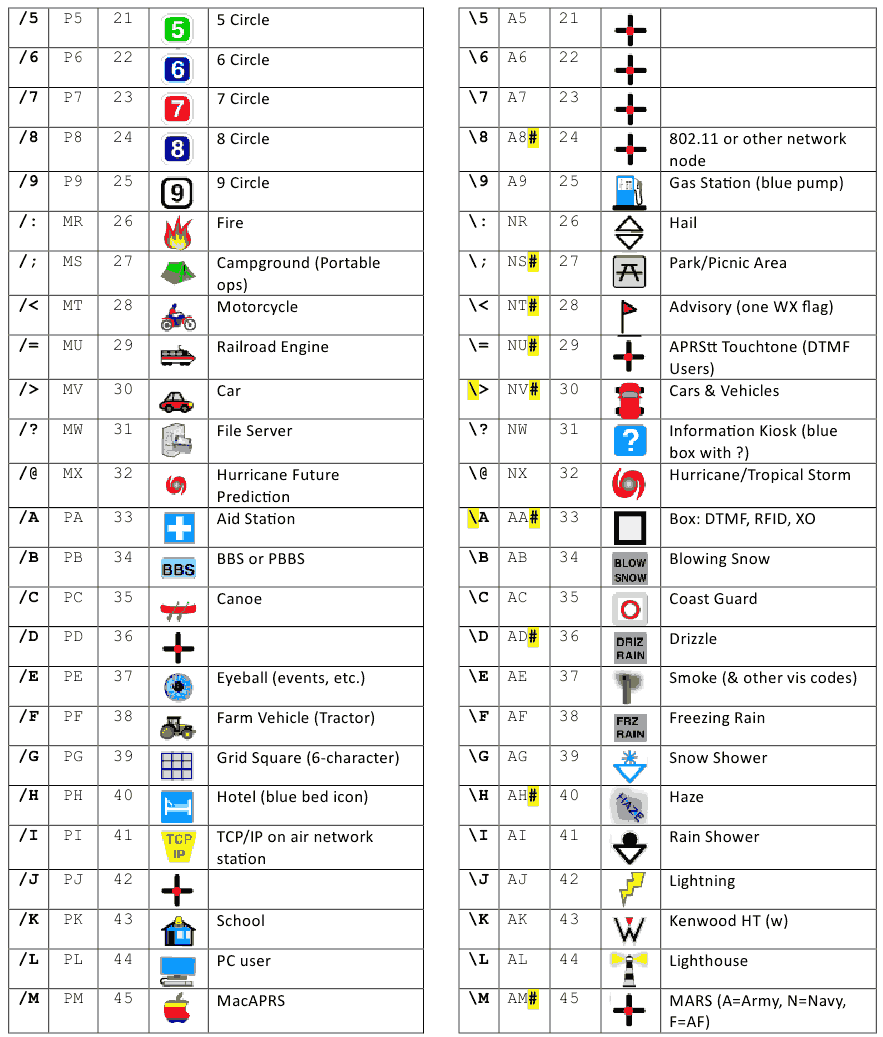

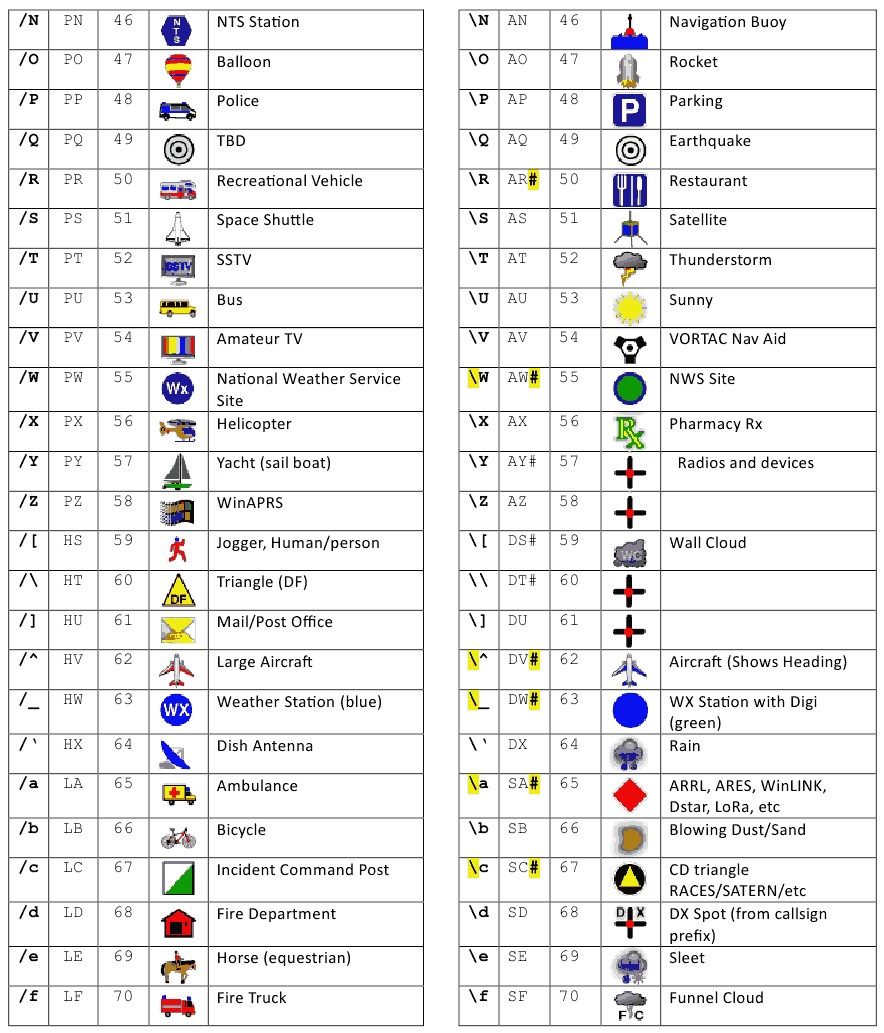

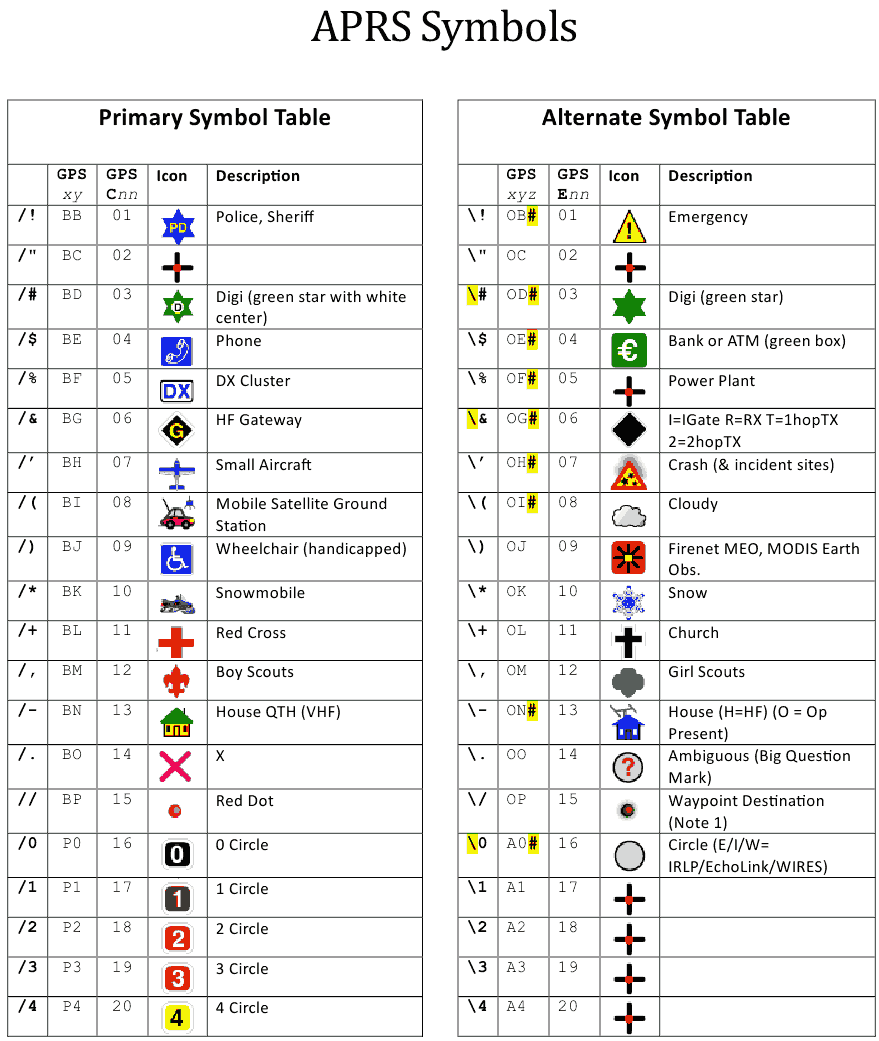

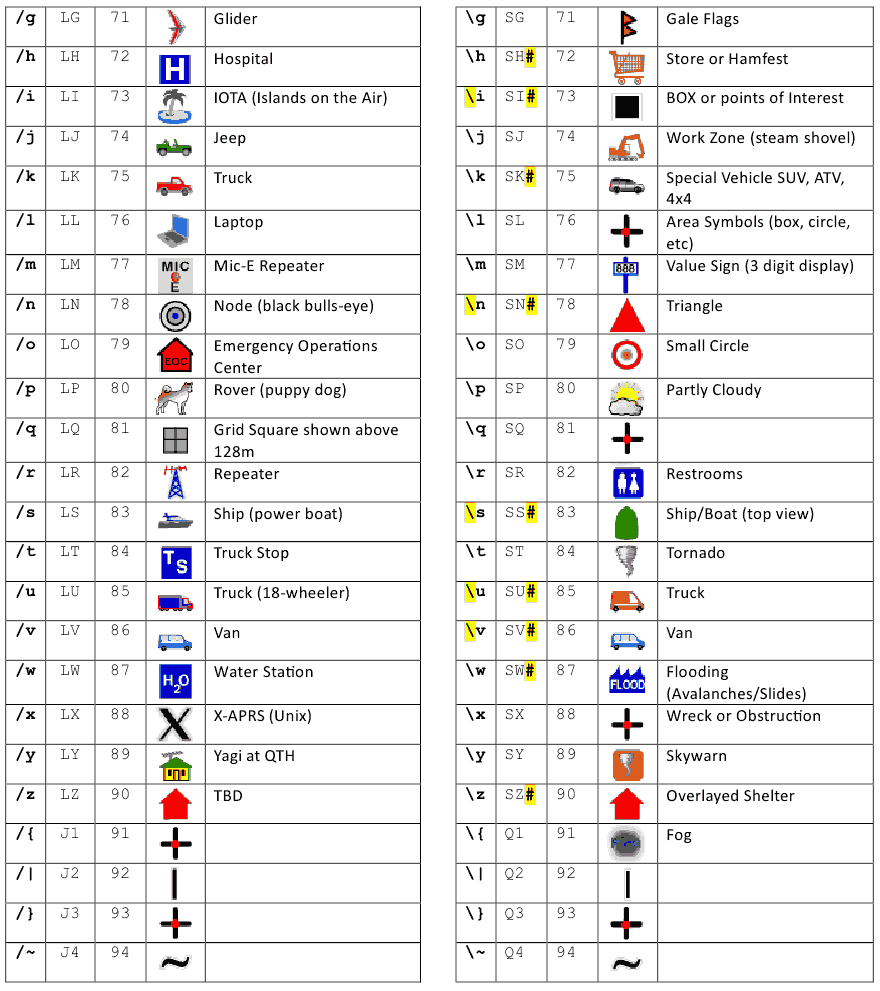

У каждой иконки своё назначение! Ниже, кликабельные картинки с полным набором символов и их кодами.

1 2 3 4

Идентификатор (SSID)
К позывному сигналу может быть добавлен цифровой идентификатор, делается это для того чтобы создать несколько маяков под одним позывным и для понимания что это за обьект (идёте по улице, едите в машине, сидите на работе и тд).

Для лучшего понимания читайте APRS SSID Recommendations. SSID можно рассматривать как дополнение к графической иконке.

-0   основной маяк, как правило с поддержкой передачи сообщений
-1   дополнительный маяк (digi, mobile, wx и тд.)
-2   дополнительный маяк (digi, mobile, wx и тд.)
-3   дополнительный маяк (digi, mobile, wx и тд.)
-4   дополнительный маяк (digi, mobile, wx и тд.)
-5   другие сети (Dstar, Iphones, Androids, Blackberry's и тд.)
-6   разные мероприятий, спутниковые операции, кемпинг, 50mhz и тд.
-7   носимые радиостанции и другие носимые устройства
-8   лодки, парусники, фургоны или носимые устройства
-9   мобильные устройства для передачи сообщение
-10  интернет устройства, Igates, echolink, winlink, AVRS, APRN, и тд.
-11  воздушные шары, самолеты, космические аппараты и тд.
-12  APRStt, DTMF, RFID, треккеры, и другие аналогичные девайсы
-13  метеостанции
-14  дальнобойщики или водители, работающие полный рабочий день
-15  дополнительный маяк (digi, mobile, wx и тд.)

Если вы видите UA6HJQ-10, то это возможно эхолинк, а уточнение видно по графической иконке.

Цель маяка (destination)
В APRS адрес назначения маяка не используется для маршрутизации пакетов, как это обычно делается в AX.25. Поэтому APRS использует его для двух целей (подробно можно почитать в APRS TO-CALL), а если кратко то:

1. Исходный формат APx(xxxx) используется в качестве идентификатора некой группы для создания понимания что за девайс посылает маяк.

2. Оставшиеся четыре xxxx байта этого поля используются для указания номера версии программного обеспечения или приложения.

Если вы увидите в цели маяка APNK80 становится ясно что этот маяк передаёт железка Kanrtonics KAM с версией ПЗУ 8.0

Цель не определяет кто услышит ваш маяк, она несёт информационную составляющую!

###

Путь (Path)

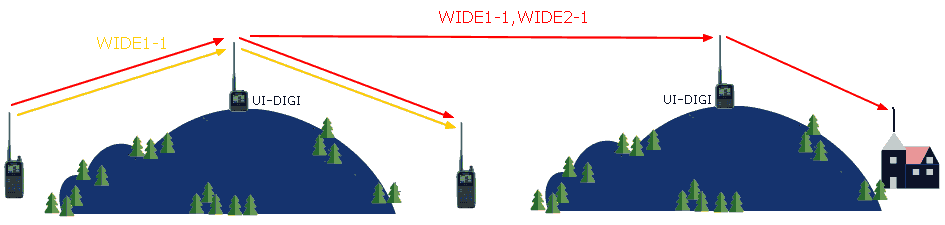

Какой путь пройдёт ваш маяк, зависит от его назначения. Под словом "путь" подразумевается количество дигипитеров которые будут его (ваш маяк) ретранслировать.

Разумно использовать два варианта. WIDЕ1-1 это значит что ваш маяк будет переретранслирован одним дигипитером которые его услышал.

Реже используется WIDЕ1-1,WIDЕ2-1 это значит что ваш маяк будет ретранслировать услышавший его дигипитер и ещё раз ретранслирует его дигипитер которые не слышит вас, но слышит тот дигипитер который ретранслировал его первый раз. Получится что ваш маяк ретранслирует два дигипитера.

Смотрите на картинку выше.

Комментарий (COMMENT)

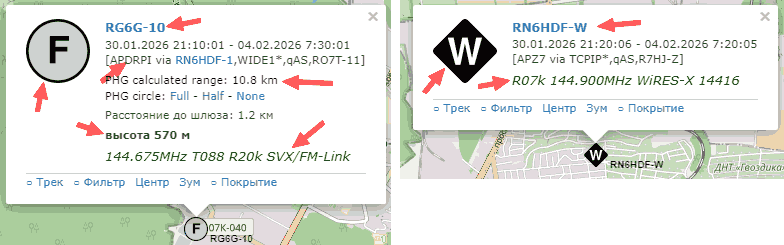

Это поле в маяки очень важно и здесь часто делают ошибки. Текст сообщения может содержать до 67 символов в кодировке ASCII или UTF-8. Рассмотрим информацию которую в нём можно разместить.

Для стационарных маяков можно указать высоту /A=001234 футах (в примере 1234 фута). Цифр должно быть всегда шесть.

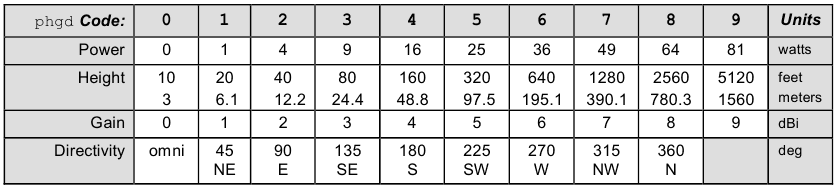

Для стационарных маяков можно указать PHG, это четыре параметра по которым можно вычислить дальность действия этого маяка. Например PHG3120 обозначает, что мощность передатчика 9Вт, высота установки антенны 10 метров, усиление антенны 2дбi и эта антенна имеет круговую диаграмму направленности.

###

Для различных точек доступа и ретрансяторов разных систем важно правильно указать частоту/подтон/зону обслуживания. Делается это так:

Формат частоты: FFF.FFFMHz или 145.525MHz
Формат подтона: Txxx (T088 или T023) или Toff подтон выключен
   Формат зоны: Rxxk (R10k зона обслуживания ретранслятора 10 километров)
Формат разноса: -060 разнос на ретрансляторе -600кГц, -000 разноса нет, +500 разнос +5МГц

Если используется узкополосная ЧМ модуляция (narrow) тогда подтон указываем с маленькой буквой t100 это обозначает узкополосную модуляцию (девиация 2.5кГц) c CTCSS 100Гц. Если видим T100 значит девиация WIDE (5кГц).

Пример: наша коллективная радиостанция слушает на 145.3, в прямом канале, с подтоном DCS 023, в режиме WIDE, значит пишем: 145.300MHz T023 Radio Club, позывной клуба здесь указывать не нужно, его и так видно в другом поле.

Не нужно указывать все дополнения сразу, используйте только необходимые!
